Erste Schritte mit dem Solarrechner

In dieser Erste Schritte Anleitung stellen wir Ihnen die grundlegende Nutzung und die Ergebnisse des Solarrechners vor und wie Sie eine PV Anlage mit Speicher berechnen können.

Videoanleitung zum Solarrechner
Die folgende Anleitung haben wir Ihnen auch als Video erstellt. Sie können diese auf Youtube ansehen.

Anlegen eines Projekts für Ihre PV-Anlage

Auf dem Startbildschirm des Photovoltaikrechners beginnen wir immer mit dem Anlegen eines neuen Projektes.

Ein „Projekt“ bezeichnet bei uns immer eine Einheit aus Solarflächen und Speichern, die an einem Standort sind und gemeinsam abgerechnet werden. Ein Projekt kann aus beliebig vielen Solarflächen mit unterschiedlichen Ausrichtungen und Parametern bestehen. Ebenso können unbegrenzt viele Verbraucher im Verlauf der Eingabe zu dem Projekt hinzugefügt werden.

Die Eingabemaske zum Anlegen eines Projektes teilt sich in die Erfassung des Stromverbrauchs und des Standorts auf.

Erfassung des Jahresstromverbrauchs

Als Grundannahme können Sie den Jahresstromverbrauch Ihres Haushalts erfassen. Diesen Wert können Sie Ihrer jährlichen Stromabrechnung entnehmen. Die hier gemachte Angabe und die genaue zeitliche Aufteilung können Sie im weiteren Verlauf der Erfassung jederzeit anpassen.

Erfassung des Standorts

Weiterhin müssen wir den Standort des Projektes festlegen, um die genauen Einstrahlungsdaten, den Sonnenverlauf und die Sonnenhöhe stundengenau für das Jahr zu erhalten. Hierzu können Sie entweder nur eine Stadt angeben oder zusätzlich auch die Postleitzahl und die Straße. Je genauer Sie die Angaben machen, desto exakter kann der Standort ermittelt werden.

Die Adressdaten werden nur in Form von gekürzten Koordinaten gespeichert, die einen Umkreis von etwa 100 Metern um die Adresse kennzeichnen. Die konkrete Adresse wird nicht im Projekt gespeichert oder für andere Zwecke als die Koordinaten-Suche verwendet!

Mit dem Klick auf Position suchen erhalten Sie nun die Koordinaten der Anschrift und eine Kartenansicht zur Orientierung und Prüfung des Ergebnisses.

Projekt anlegen

Nun sind wir bereit, um das Projekt anzulegen. Hierzu klicken Sie einfach auf „Projekt anlegen und weiter“. Der Rechner legt nun das Projekt an und ermittelt alle notwendigen Werte für die Berechnung. Dieses kann einige Sekunden dauern.

Erfassung einer Solarfläche

Nachdem das Projekt angelegt wurde, öffnet sich umgehend ein Fenster zur Erfassung der ersten Solarfläche.

Grundlegende Angaben

• Eine Bezeichnung, um die Fläche in den Ergebnissen und Listen wiederzuerkennen.
• Die Anzahl der Solarmodule, die verwendet werden sollen oder alternativ die Fläche in Quadratmetern, die zur Verfügung steht.
• Die Neigung der Fläche. Meist entspricht sie der Dachneigung des Hauses. Zum Beispiel 40 Grad.
• Die Ausrichtung der Fläche von Süd aus betrachtet. Hierbei entspricht 0 Grad einer genauen Ausrichtung nach Süden. Plus 90 Grad wäre eine Ausrichtung nach Westen und Minus 45 Grad entspricht einer Ausrichtung nach Osten.

Die Flächenausrichtung können Sie mit dem kleinen Schieberegler verändern. Dieser zeigt Ihnen direkt unter der Angabe ein Haus, dass sich entsprechend Ihrer Angabe dreht. So können Sie nachvollziehen, ob Ihre Eingabe richtig ist.

Wenn Sie Ihre Angaben erfasst haben, können Sie die Fläche speichern. Dieses geschieht mit dem blauen Button Speichern.

Theoretisch sind Sie nun mit dem Anlegen Ihrer ersten PV Fläche fertig. Weitere Angaben zur Technik oder Schatten auf der Solarfläche können Sie angeben, müssen es aber vorerst nicht. Alle Werte sind mit sinnvollen Standardwerten belegt, damit Sie sofort bereit sind für die Berechnung mit dem Photovoltaikrechner.

Bearbeitung der Solarfläche schließen

Sie können die Erfassung der Solarfläche nun schließen. Dieses geschieht mit dem X Button am oberen Rand der Erfassungsmaske.

Auf mobilen Geräten gibt es zusätzlich die Schaltfläche Fertig neben dem Speichern Button.

Projekt berechnen

Um die PV-Anlage nun zu berechnen, klicken Sie auf den blauen Button Berechnen.

Die Angabe des Modus der Berechnung wird in einem weiteren Video erläutert. Vorerst belassen wir es bei modelliert.

Die Berechnung wird nun durchgeführt. Dieses kann einige Sekunden andauern, da für jede Stunde die Einstrahlung auf Ihre Solarflächen berechnet werden muss und auch die Verbrauchs- und Speicherwerte berücksichtigt werden.

Die Angabe der Berechnungsart wird gesondert erläutert. Vorerst belassen wir es bei modelliert.

Sobald die Berechnung fertig ist, wechselt die Benutzeroberfläche in die Ergebnis-Ansicht.

Die Ergebnissansicht

Die Ergebnisansicht gliedert sich in die folgenden vier Teile, die in den oberen Reitern der Ansicht angewählt werden können:

Der Reiter: Übersicht

In der Übersicht finden Sie alle Solarflächen mit den wichtigsten Parametern und dem erzeugten Strom. Ebenso werden alle Angaben zum PV-Speicher angezeigt, sofern Sie einen im Photovoltaikrechner erfasst haben.

Im weiteren Verlauf finden Sie ein Diagramm, wir nennen es gerne Harlekin-Ansicht, mit allen Verbrauchs- und Erzeugungswerten des ersten Jahres.

Zu guter Letzt ist ein Diagramm mit den Leistungsverlusten der Solarpaneele und des Batteriespeichers vorhanden, welches über den Betrachtungszeitraum die abfallende Leistung der Komponenten widerspiegelt.

Der Reiter: Wirtschaftlichkeit

Die Ansicht zur Wirtschaftlichkeit Ihrer berechneten PV-Anlage stellt alle wirtschaftlichen Auswirkungen in Form von Tabellen und Listen zusammen. Hierin werden alle Einnahmen durch Stromeinsparung oder den Verkauf des Stroms sowie alle Kosten verrechnet. Die Berechnung wird für die gesamte Dauer des gewählten Betrachtungszeitraums erstellt.

Um die Ansicht des Jahres zu ändern, können Sie über den Schieberegler im oberen Bereich das Jahr wechseln. Am Ende der Ansicht finden Sie immer den summierten Wert aller Ein- und Ausgaben bis zu dem Jahr, das gerade ausgewählt ist.

Der Reiter: Ertrag und Verbrauch

In Ertrag und Verbrauch wird genau aufgeschlüsselt, wieviel Strom zu welchen Zeiten erzeugt wurde, wie der Energie verwendet wird und aus welchen Quellen die Stromverwendung erfolgt.

In diesem Reiter werden alle Solarflächen summiert und in Gesamtheit dargestellt.

Grafiken des Ertrags und Verbrauchs

Die Gegenüberstellung von Ertrag und Verbrauch in den drei folgenden Kuchendiagrammen.

Verwendung

Das Verhältnis von Eigennutzung der Energie zur Einspeisung ins Stromnetz

Erzeugung und Verbrauch

Die Erzeugung von Strom im Verhältnis zum Verbrauch

Autarkie

Die Eigennutzung im Verhältnis zum Netzbezug

Gesamtertrag

Als nächste Grafik folgt der Gesamtertrag aller Flächen pro Monat. Hierin ist als Balken- und Liniendiagramm der Verbrauch, die Einspeisung, der Eigenverbrauch direkt aus der Solarerzeugung, der Eigenverbrauch aus dem Speicher, der Netzbezug und die gesamte solare Erzeugung jeweils je Monat aufgeschlüsselt.

PV-Erzeugung pro Stunde

Zu guter Letzt folgt die Darstellung zur PV-Erzeugung pro Stunde im Durchschnitt eines Monats.

In diesem Diagramm kann genau abgelesen werden, wie die durchschnittliche Erzeugung je Monat und pro Stunde erfolgt. Durch das Anklicken der Monate in der Legende der Grafik kann der jeweilige Wert Ein- oder auch Ausgeblendet werden. Dieses funktioniert außerdem in allen anderen Darstellungen.

Der Reiter: Einzelflächen

Im Reiter Einzelflächen kann durch die Auswahl im oberen Bereich der Darstellung die gewünschte Solarfläche ausgewählt werden.

In diesem Bereich werden die Einzelwerte je Fläche ausgegeben. Hier stehen Ihnen drei Grafiken je Fläche zur Verfügung.

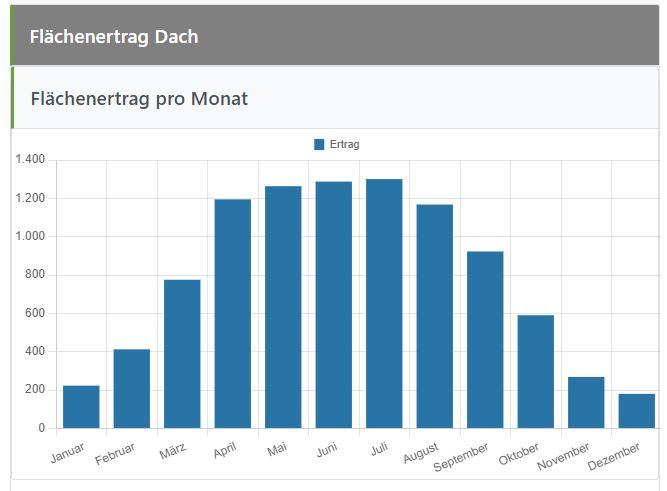

Der Flächenertrag pro Monat

Im Flächenertrag je Monat werden Ihnen die erzeugten Strommengen je Monat angezeigt. Durch das berühren einer Säule in der Grafik wird der genaue Zahlenwert ausgegeben.

Der Flächenertrag pro Stunde im Durchschnitt eines Monats

In dieser Grafik wird die Erzeugung pro Stunde und je Monat dargestellt. Hieran ist gut ablesbar zu welchen Zeiten die solare Produktion am höchsten ist.

Die Flächenproduktion je Tag und Stunde pro Monat

Diese Grafik zeigt Ihnen genau an, wieviel solare Produktion auf welche Stunde und welchen Tag durch das Modell verteilt wurde.

Diese Grafik ist insbesondere dann wertvoll, wenn Sie die Berechnungsart auf linear umstellen. So können sie verschiedene Ausrichtungen und Neigungswinkel Ihrer Solarpaneele prüfen.

Ergebnisanzeige schließen und weitere Einstellungen

Zum schließen der Ergebnisansicht der Solarberechnung klicken sie auf die Schaltfläche Ergebnisansicht schließen. Hierdurch kehren Sie in die Ansicht der Einstellungen zurück.

In der Folge sehen Sie wieder das Erfassungsfenster mit den Reitern für die jeweiligen Bereiche der Erfassung.

Weitere wichtige Einstelllungen des Solarrechners

Einstellungen zum PV Batteriespeicher

Der Speicher für die PV Anlage kann sehr einfach für die Verwendung aktiviert werden. Im Reiter Speicher ist das erste Eingabefeld die Speicherkapazität in Kilowattstunden. Sobald in dieses Feld ein Wert eingetragen ist, wird der Batteriespeicher in der Berechnung berücksichtigt.

Bitte beachten Sie, dass Sie hier nur die Kilowattstunden eingeben, die für die Nutzung zur Verfügung stehen. Bei Lithium Ionen Akkus entspricht das etwa 90 Prozent der gesamten Kapazität. Dieses hat damit zu tun, dass eine permanente Be- und Entladung der Batterie bis zum Maximum oder bis auf Null den Speicher schnell altern lässt. Dieses hätte eine stark verkürzte Lebensdauer zur Folge.

Einstellungen zur Wirtschaftlichkeitsberechnung

Im Reiter Wirtschaftlichkeit werden alle Einstellungen getroffen, die im Zusammenhang mit den Kosten und der Finanzierung stehen.

Grunddaten

Alle Grunddaten, die für die Wirtschaftlichkeitsberechnung notwendig sind.

Der Betrachtungszeitraum

Hierbei handelt es sich um den Gesamtzeitraum, für den die Berechnung erstellt werden soll.

Der Strompreis

Der anfänglich zu zahlende Preis je Kilowattstunde für den Bezug von Strom aus dem Stromnetz. Dieser Preis wird pro Jahr um die Preissteigerungsrate angepasst.

Preissteigerung pro Jahr

Wie hoch ist die prozentuale Steigerung der laufenden Kosten pro Jahr. Diese Preissteigerung wird auf den Strompreis und die Betriebskosten angewendet.

Die Einspeisevergütung

Ihre Vergütung je Kilowattstunde, die in das Stromnetz eingespeist und nicht selber verbraucht oder gespeichert wird.

Die jährlichen Betriebskosten

Durch Wartung, Reinigung und Reparatur fallen jährliche Kosten an. Diese Aufwendungen können hier pauschal pro Jahr erfasst werden.

Der nächste Abschnitt behandelt die Anschaffungskosten

Hier werden alle Anschaffungskosten erfasst, die im Zusammenhang mit Ihrer PV Anlage stehen.

Preis der Solaranlage ohne Speicher

Der Gesamtpreis aller erfassten Solarflächen inklusive Installationskosten, Wechselrichter und Kleinmaterial jedoch ohne die Kosten des Stromspeichers. Dieser wird gesondert erfasst. Einen Rechner für eine Abschätzung der Kosten einer PV Anlage haben wir Ihnen hier zur Verfügung gestellt:

Berechnung der Kosten einer Solaranlage mit Speicher

Sollten Sie hierzu keine konkreten Angaben haben, können Sie pauschal einen Wert von 1.500 Euro je installierter Kilowattstunde Peak annehmen. Wenn Ihre Anlage also eine Leistung von 9,6 kWp hat, entspräche das einem pauschalen Preis von 9,6 kWp x 1.500,- = 14.400,- Euro.

Preis des Batteriespeichers

Der Preis, der für den Speicher ohne sonstige Infrastruktur, aber inklusive Installationskosten zu zahlen ist. Die Kosten für den Wechselrichter und Kabel sollten in die Solaranlagenkosten einberechnet werden.

Wenn Ihnen noch kein Preis vorliegt, wäre derzeit ein guter Pauschalwert 600 Euro pro Kilowattstunde Speicherkapazität. Ein 10 kWh Speicher würde also mit 6.000 Euro zu Buche schlagen.

Angaben zur Finanzierung im Photovoltaikrechner.

Angaben, die die Finanzierung der PV Anlage angehen.

Anlage finanzieren oder mieten

Über diese Schaltfläche aktivieren Sie die Berechnung der Finanzierung des Projektes. Sollte dieses Feld nicht aktiv sein, werden alle angegebenen Kosten in das Eigenkapital eingetragen.

Andernfalls werden alle Kosten für die Anlage und den Speicher als Finanzierungssumme herangezogen. Eine Erfassung von einer vorhandenen Summe als Eigenkapital ist dann gesondert vorzunehmen.

Finanzierungszins

Die Höhe des Zinssatzes, den die Bank für die Finanzierung veranschlagt. Ein guter Pauschalwert wäre derzeit 4,8 Prozent. Allerdings sollte hier auf die aktuelle Marktsituation geachtet werden.

Finanzierungsdauer

Die Dauer, für die eine Finanzierung erfolgt. Innerhalb dieses Zeitraums wird die Anlage als Darlehen voll abgezahlt.

Eigenkapital

Die Höhe des Betrages, der aus eigenen Mitteln für Ihre Anlage aufgebracht wird. Dieser Betrag wird über den gesamten Betrachtungszeitraum linear als "Verlust", also eine Art Abschreibung, einberechnet.

Ein Beispiel:
Angenommen, dass Sie 10.000 Euro als Eigenkapital eintragen und der Betrachtungszeitraum 20 Jahre beträgt, würden jedes Jahr 500 Euro als Verlust in die Berechnung einfließen, da man davon ausgehen kann, dass die Anlage nach diesem Zeitraum keinen Wert mehr hat.

Solaranlagen Mietkosten

Es gibt von einigen Anbietern die Möglichkeit, eine Solaranlage zu mieten. In der Regel geht nach dem Mietzeitraum, zum Beispiel 20 Jahre, die Anlage in den eigenen Besitz über.

Bei den Mietmodellen wird ein monatlich festgelegter Betrag gezahlt und man hat ansonsten keine Anschaffungskosten für die Solaranlage und den Speicher. Ebenso entfallen üblicherweise die Wartungskosten, da diese vom Vermieter übernommen werden.

Wenn hier ein Wert eingetragen ist, wird er monatlich als Belastung berechnet und gegen Ihre Erträge verrechnet.

Erfassung von Energieverbrauchern im Photovoltaikrechner

Im Reiter Energieverbrauch können beliebig viele Energieverbraucher (Kühlschrank, Waschmaschine, Elektroauto und so weiter) erfasst werden. Grundsätzlich kann immer zwischen pauschalem Verbrauch pro Jahr oder einem Einzelverbrauch auf Basis von Watt pro Stunde entschieden werden.

Ein Elektroauto würde zum Beispiel sinnvollerweise als Einzelverbraucher erfasst werden, damit man die Ladezeiten des Autos möglichst präzise erfassen kann.

Nutzungszeiten von Verbrauchern

Zu jedem Verbraucher müssen Nutzungszeiten erfasst werden. Bei Einzelverbrauchern erfolgt das auf Basis von Monat, Wochentag und Stunden und bei den pauschalen Jahresverbrauchern auf Basis einer Nutzungsintensität je Stunde.

Hierbei ist noch zu beachten, dass die pauschale Berechnung Jahreszeit bereinigt ist. Es wird davon ausgegangen, dass ein pauschaler Verbrauch im Winter höher ist als im Sommer. Dieses beruht auf Berechnungen und Analysen von Energieverbänden und ist auch logisch. Im Winter brennt länger und häufiger das Licht und man verbringt mehr Zeit im Gebäude, was zu einem erhöhten Stromverbrauch führt.

Erfassung von Verschattung im Photovoltaik Rechner

Die Erfassung der Verschattung von Solarflächen erfolgt in unserem Rechner direkt im Bereich "Solarflächen" und wird für jede Fläche individuell erfasst. Eine erweiterte Anleitung zur Erfassung der Verschattung finden Sie auf unserer Internetseite unter PV Rechner Anleitung › Solarflächen › Solarfläche Details › Verschattungen
